家庭网络架构

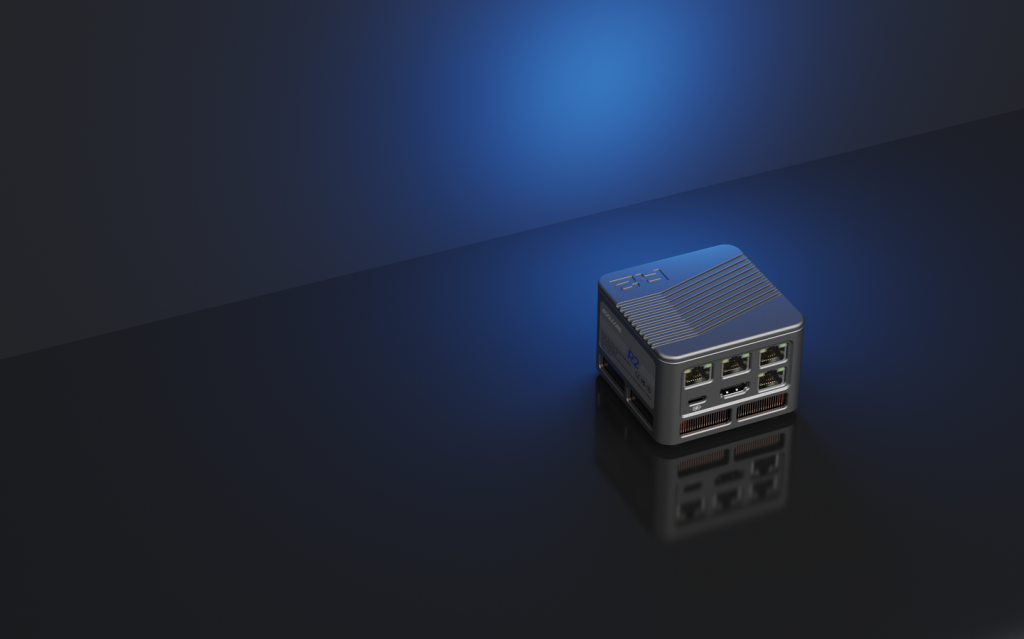

品牌:硬酷 IKOOLCORE
型号:R2
CPU:Intel(R) Core(TM) Alder Lake-N i3-N300
内存:三星 LPDDR5 板载 16GB
硬盘:WD SN740 2TB 1 x M.2 2242 NVMe/SATA(NGFF) 自适应,NVMe为PCIe 3.0 x 2速率

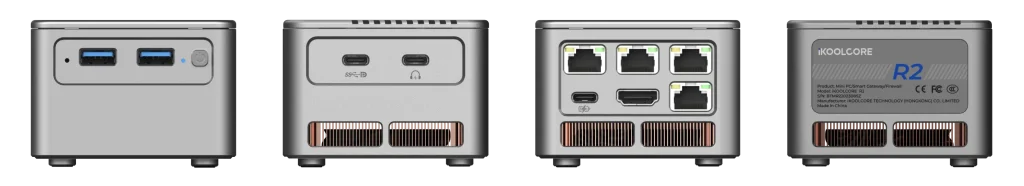

网卡:3 x Intel i226-V(via PCIe), 1 x Realtek 8156BG(via USB 3.0)
Wi-Fi网卡:MT7922
显示:1 x HDMI 2.0,支持4K@60Hz输出,1 x USB-C eDP 1.4a,支持4K@144Hz输出
USB: 2 x USB-A 3.1 Gen2(5Gbps);1 x USB-C 3.2 Gen1(10Gbps)
音频输出:1 x USB-C 音频输出口
散热:全铜散热器,PWM温控,超静音 油压双滚珠轴承风扇 (最高转数3000) ,主动散热
电源:标配 12V 4000mA 48W DC定制电源(可使用 PD 协议充电器为设备供电)
尺寸:7.5 x 7.5 x 5.2cm
重量:单主机420g,产品包装后850g
包装内含:R2 主机 x 1、12V 4000mA 48W 定制电源 x 1、VESA 支架 x 1、说明书 x 1、螺丝包 x 1、合格证 x 1、防潮片 x 1

PCIe资源划分

HSIO Lane #01236891011
PCIe资源PCIe x 1PCIe x 1PCIe x 1PCIe x 1PCIe x 1PCIe x 1PCIe x 1PCIe x 1PCIe x 1
资源划分USB x 1USB x 1USB x 1USB x 1TSN x 1PCIe 3.0 x 2
1970MB/s
实际用途USB-A 3.0USB-A 3.0RTL8156BGWiFi + BTi226-Vi226-Vi226-VM.2 SSD 2242
NVMe/SATA双协议兼容

FQA

问:如何进入BIOS界面?
答:通电开机后,0.5秒内按下F2即可进入BIOS后台,0.5秒内按下F12即可进入启动项选择界面。

问:如何设置来电自动启动?
答:通电开机的0.5秒内按下F2进入BIOS后台,然后在路径Chipset>>>PCH-IO Configuration>>>State After G3下设置:S0 State为来电自启 ;S5 State 为手动开关机 。

问:我看原装标配的电源是 USB-C 口的 DC 协议的电源,我可以使用 PD 充电头给设备供电吗?
答:可以。需要使用两头都是 C 口的电源线配合有20V 3.25A 65W 输出档位的 PD 头。 实测PD充电头可以协商到 12V 或者 20V,实测 ANKER 大部分 PD 头支持。多口输出的 PD 头部分输出口不支持协商到 20V,推荐购买单口 65W 的 PD 充电头。其他品牌充电头,请客户实测。并不是所有PD头都可以握手协商到开机电压。

问:内存是否可以升级?硬盘是否可以升级?
答:内存板载不可升级。笔记本内存条都比设备的长度更长,无法自行安装内存条。 硬盘可以自行升级更换,硬盘长度为2242,可使用2230+延长转接卡的方式使用2230规格的硬盘。

问:我碰到USB口无法支持固态U盘的问题,请问怎么处理?
答:倘若遇到无法使用固态U盘,是因为其要求的电压非普通USB口提供的电压 (5V) ,所以导致R1无法识别到,目前无解,请更换普通U盘吧。
同时,因为部分USB Hub要求的电流过高,也会导致插入多设备的时候,意外关机,可尝试更换更高功率的PD电源头。无法识别,90%是因为电压和电流无法互相支持。

问:R2支持SATA协议(NGFF)的2242硬盘吗?
答:支持。

问:如何设置与解锁温度墙?
答:通电开机的0.5秒内按下F2进入BIOS后台,然后在路径Advanced>>>Thermal configuration>>>CPU Thermal configuration>>>Tcc of activation offset下调整数值:默认是30,表示温度墙是105-30=75度;用户可以调整该数值。设置为0代表温度墙为105度,即没有温度墙;建议设置数值为15,即表示温度墙为105-15=90度,R2未设置任何温度墙。
